電磁流量計雙向測量的原理

圖3所示為工業電磁流量計一次裝置的展開圖。線圈和磁軛裝配產生一磁場，測量管是一種非磁性材料，例如塑料、陶瓷、鋁、黃銅，或者非磁性不銹鋼。金屬測量管內襯有一個絕緣襯里，防止金屬管把電極信號短路。襯里可以是玻璃、合成橡膠、塑料和陶瓷等（見附錄a）。襯里和電極材料的選擇，要使之適合于被測液體。

也可能采取其他專門設計，例如，用一個鑄鋼外殼，把線圈絕緣固定在此外殼內，然后再把襯里安裝在此裝配體內。法蘭通常用來把一次裝置同工藝管路連接起來，對于較小口徑規格，也可以作成無法蘭式流量計。

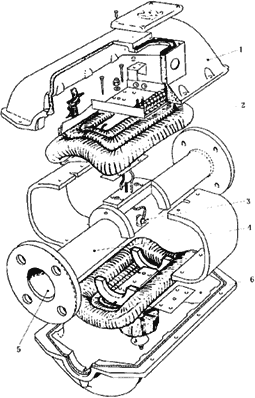

   圖3  電磁流量計一次裝置展開圖

1－上殼體；2－線圈；3－電極；4－測量管

5－襯里；6－下殼體

產生磁場的線圈可以靠正常的單相供電或者其他方式供電。線圈部位可以安裝在外面，或者罐封在測量管里。在后面一種情況下，測量管可以用磁性材料制作。

在工業電磁流量計中，一次裝置的線圈可采用：

——交流勵磁，或

——脈沖直流勵磁。

脈沖直流勵磁型的一次裝置的磁場線圈是由產生脈沖電流的電源供電的。流量計在零磁場處采集信號，并且調整零點，但不能區分所有其他雜散信號。

一次裝置各個方面的通用導則列于7.1中，而其物理特性則在附錄a中加以闡述。

6.3二次裝置

二次裝置實現如下的作用：

a)放大并處理電極信號和參比信號，以獲得與流量成正比的信號；

b）盡可能消除雜散電動勢，這其中包含著共模信號和正交信號；

c）若需要，可補償電源電壓和頻率的變化；

d）可補償或減小一次裝置中磁感應強度的變化。這一點是很重要的，因?yàn)樗苯佑绊憗碜詼y(cè)量電極的電壓信號的重復性。

補償可以通過以下方法來獲得：

a）一個增益補償放大器，其增益與電源頻率成正比，而與電源電壓成反比；

b）一個其輸出與流量信號和參比信號（由勵磁電流導出）的比值成正比的系統，在一個給定的流量值上，上述兩個信號可能隨電源電壓和頻率而變化，但它們之間的比值將保持常數；

c）一個穩定的勵磁電流系統。

對線圈電流未作調整的交流（a.c.）勵磁系統，二次裝置測量的V/B的比值（見第5章）。由電極引線會檢測到除流量信號(V)以外的電壓，這些電壓可能是同電極引線、電極和介質所組成的環路相交的磁通量的變化而產生的（變壓器效應）。這一電壓近似地與流量信號相位差90°，把這一呈90°相位差的部分稱之為“正交”電壓。剩余部分則稱作“同相”電壓。最初安裝時應在沒有流量的情況下把“同相”電壓調整到零，除非流量計中有一裝置可自動提供這種功能。

如果線圈電流已作調整，磁場被認為是恒定的，它只須測量電極信號就行了。如果線圈電流未經校準，那么，為了補償磁場變化，二次裝置可以利用一個取自一次裝置的參比信號。該參比信號可以從供電電壓、供電電流、金屬材料中的或者空氣隙中的磁通密度來確定。

在一個脈沖直流系數中，在理想或者參比條件下，電極信號的峰－峰值（VP+Vn）與管線中的流速成正比，且VP與Vn相等（見圖4a），其中VP為正電壓，Vn為負電壓。

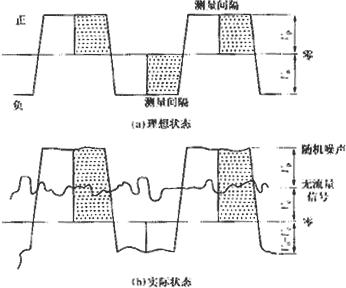

        圖4  脈沖直流（雙向）系統原理

在實際情況下，如果零點或者“零流量”信號在正方向上產生一個Ve的偏移量，那么正向信號便是VP+Ve),負向信號是（Vn－Ve），（見圖4b）。因此電極信號的總值是（VP+Vn），零點偏移被消除。如果偏移在負方向，也同樣適用。

該系統能在任何時候自動地消除零點誤差，因此無論是啟動/試運行，還是在隨后工作的任何時間里，通常無須作零點調整。
