楔形流量計產品型式規格及選型說明

1．  產品型式規格及選型代號

⑴．   A型 （對夾式）

螺紋取壓

尺寸：DN15mm～DN80mm

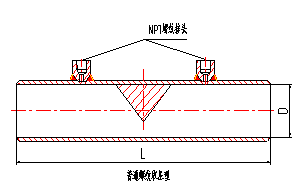

⑵．B型 （螺紋式）

       螺紋取壓

       尺寸：DN15mm～DN80mm









⑶    . C型 （焊接式）

       螺紋取壓

尺寸：DN15mm～DN80mm





⑷．D型（螺紋取壓、法蘭連接）

尺寸：

DN15mm～DN300mm

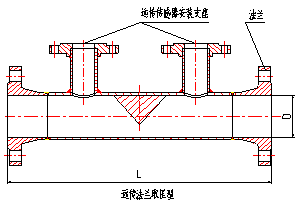

⑸．E型（法蘭取壓、法蘭連接）

    尺寸：

    DN15mm～DN300mm





⑹．F型（一體化變送器安裝連接）

    尺寸：

    DN15mm～DN300mm





















 ⑺．G型（一體化安裝，適用全系列）

    尺寸：

    DN15mm～DN300mm

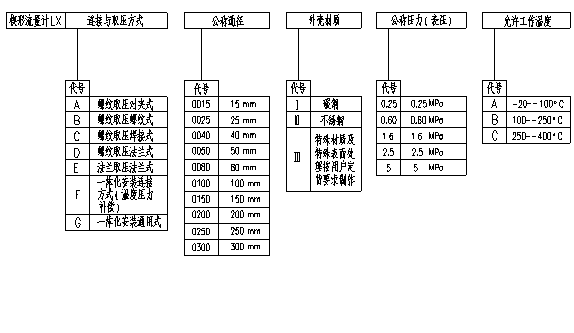

表1. 產品型式規格及選型代號

示例：LXA 040 Ⅱ 0.25 A

LX楔形流量計，螺紋取壓對夾式，通徑40mm ，外殼材質為不銹鋼，公稱壓力

0.25MPa（表壓），允許工作溫度-20～100°C。

2．  產品安裝尺寸



表2. 產品安裝尺寸 (A型)













   表3. 產品安裝尺寸（B、C型）

   表4. 產品安裝尺寸（D、E、F、G型）





 注：括號內尺寸為D型（螺紋取壓法

       蘭式）的尺寸

3．  選型說明

⑴. 儀表材質

本產品中的楔塊及接頭材質均采用不銹鋼（1Cr18Ni9Ti或304或316），外殼（法蘭、管道）采用碳鋼或不銹鋼，適用于介質溫度400°C以下的非強腐蝕性介質。

當介質工況溫度≥400°C時，需根據具體的工況溫度、介質的氧化性、腐蝕性，選用更適合的耐熱鋼種。

當介質工況溫度在-20～190°C范圍時，宜采用1Cr18Ni9Ti或用戶指定的其它耐低溫材質。

對于各類酸、堿、鹽強腐蝕性介質，其儀表材質需由用戶同我公司另行協商確定。

⑵     取壓方式

差壓的測量，一般都采用普通螺紋取壓方式，即在測量管管壁開孔，通過取壓接頭與導壓管相連接。遠傳法蘭取壓，適用于不宜直接采用導壓管導壓的測量場合，如測量重油等粘稠流體或其它極易堵塞取壓通道的臟污流體以及其它特殊測量場合。遠傳取壓的傳感器安裝支座配合尺寸，依所選用的傳感器型號規格而定。

   ⑶. 填寫訂貨咨詢表

       作為設計選型依據，用戶需向我公司提供被測流體性質、工況條件，并填寫我

   公司的LX楔形流量計產品訂貨咨詢表。

注：因產品改進，本樣本如有變動，恕不另行通知，必要時請與本公司聯系。





附表一

LX楔形流量計產品訂貨咨詢表

注 ①：標況界定：溫度：20°C，大氣壓力：0.1013MPa

   ②：混合氣體流量，請告知各組分體積濃度或克分子濃度百分率  本文來源：http://www.tj-yinhai.com/product/ytllyb/5972.html。
