2088投入式液位變送器是采用國外隔離式傳感器芯片，由我廠開發研制的一種新型液位變送器。采用擴
	散硅、激光修正、溫度補償、模擬信號、數字電路處理等先進技術和工藝，具有精度高、可靠性好、 響應
	速度快、性能穩定等特性。該產品結構簡單，安裝、使用、維修方便，是新一代的液位檢測、控制儀表，
	抗干擾能力強，適合于遠距離的信號傳輸，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、 化
	工、水利、環保、冶金、制藥、電力、輕工等領域，實現對液體液位的測量和控制。
	一、主要技術指標
		供電電壓：12～36VDC（一般24VDC）
		輸出信號：4～20mA 兩線制 或（1～5V、0～5V、0～10V、1～10V 三線制 或 Modbus RTU通訊協議
		（Modbus serial RS485） ）智能型 4～20mA+Hart協議
		負載電阻：0～750Ω（一般采用250Ω，見負載特性圖）
		精度：±0.2%FS，可選±0.1%FS
		工作溫度：-25～80℃
		防護等級：IP68（與液體接觸部分）
		環境溫度影響：0.15%FS/10K
		防爆等級：a. 本安型iaⅡCT6 僅限防爆型產品
			b. 隔爆型dⅡBT4 僅限防爆型產品
		被測介質：液體、漿體（部分）
		測量范圍：0～0.3米至0～600米更深量程可訂做
		產品調節：零位、量程可調節
		過壓極限：標定液位值的2倍
		外磁場強度：≤400A/m
	二、 外形結構及安裝方式
		右圖是液位變送器的外形結構示意圖
		主體接液材質：316L不銹鋼
		轉換器外殼：低銅鋁合金 涂層：環氧噴塑
		中間電線材質：聚四氟乙烯（PTFE）
		安裝固定：螺孔固定、螺紋固定、DN80法蘭等
		重量：1.8kg（不計法蘭重量）
		液位變送器應盡量安裝在溫度梯度和溫度波動
		小的地方，同時還要避免振動和沖擊
		請勿松動變送器上任何螺母，以免產品失效
		直接投入使用，如被測液體有沉淀物，應將傳感器
		提得稍高于池底（容器底），以免堵塞液位變送器
		荒野山區使用，僅需可靠接地，獨有三重防雷設計
	特別注意：不可用尖銳物品捅液位傳感口
	三、系統連接及調試

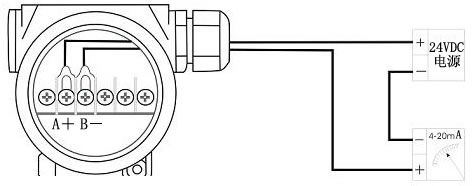

		變送器在測量系統中的連接見圖3。建議電源電壓Us選用24VDC。
			圖3系統線路連接
		出廠前液位變送器已按訂貨要求調試好，用戶無需再做調整。長時間使用后如需重新標定，可分別調整
	“調零電位器Z”和“調量程電位器S”。液位下限值對應于輸出4mA，上限值對應于20mA，智能型請使用手
	操器。
	四、訂貨號(只需從上至下 逐項選擇 就可得出完整型號 默認水的密度，其他密度請注明)
	2088 TU 投入式液位變送器（模擬信號） 2088 TS 液位變送器（智能型4～20mA+Hart通訊） 代碼 量程電纜 單位 代碼舉例 9C__D__ 橫線上填量程及電纜長度 米 需5米量程，電纜8米代碼應為 9C5D8 代碼 信號類型 A1 模擬信號4～20mA 兩線制 A2 輸出信號1～5V 三線制 A3 輸出信號0～5V 三線制 A4 輸出信號1～10V 三線制 A5 輸出信號O～10V 三線制 A6 帶Modbus RTU通訊協議（Modbus serial RS485） 代碼 探頭材質 A 316L不銹鋼 B PTFE聚四氟乙烯 代碼 安裝固定方式 60 標準殼體螺孔固定（推薦） 62 M20螺紋連接固定 63 BSP2”螺紋連接固定 65 DN50不銹鋼法蘭連接固定 68 DN80不銹鋼法蘭連接固定 69 定制各法蘭規格（DN32、DN100等）、各螺紋規格（M54等） 代碼 顯示表頭選項（指針刻度顯示可特殊訂貨） B 標準型（不帶顯示表頭） C 帶LCD表頭（液晶顯示） E 帶LED表頭（數碼顯示） 代碼 產品等級 1 普通型 4 隔爆型 5 本安型 2088 TU 9C4D5 3 A 60 B 1 量程4米電纜5米,316L,螺孔固定,標準普通型

主要技術參數■測量范圍：0~100m由用戶任選■精確地：±0.25%FS±0.5%FS■ 溫度效應：±0.02%FS/0℃■介質粘度：≤1.2510-4m2/S（1.25St）■介質溫度:-20~+90℃■環境溫度：-20~+60℃■供電電源：24VDC■輸出信號：4~20mA（二線制或三線制）■負載阻抗：600∏（在24VDC供電時）■材質：變送器外殼ZL102鑄鋁合金油漆噴涂□接液部分標準型：a.傳感器外殼1Cr18Ni9Ti不銹鋼；b.密度件:聚四氟乙烯；d.感壓面：316L不銹鋼e.加長管：Q235-A普通談素鍍鋅管（加長管只有當用戶需要時配備）；□特殊性：（適用于某些被測介質不應受污染，如制藥、食品等行業）。a.傳感器外殼：9Cr17Ni17Ni12MoTi■連接尺寸：法蘭型JB/T82.1-94、DN40、PN1.6凸面螺紋型M36×1.5外螺紋；加長管ZG3/4“（變送器電纜出口處）?！龇辣瑯?biāo)志：本安型ia||CT~6合格證號：GYBO1212本安型敷設電纜的電感、電容量不超過4.2mH、0.13∪F本安型配用安全柵LB887S或LB987S（R），配用其它關聯設備見關聯設備一覽表■敷設電纜參數：電容≤0.13F 電感≤4.2mH
