氧化鋯氧量分析儀正確的安裝方法

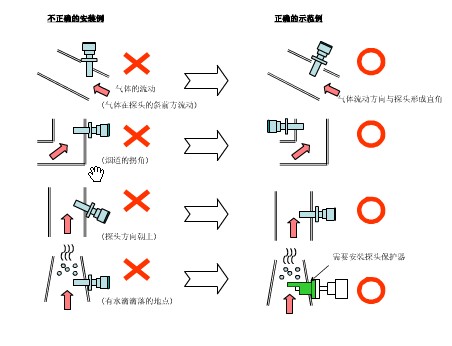

氧化鋯氧量分析儀的正確安裝點的煙氣溫度應符合小于700℃的要求，一般來說，煙氣溫度低，檢測器使用壽命長，煙氣溫度高，使用壽命短。另外，氧化鋯氧量分析儀的正確安裝點的地方要求煙道漏氣較小，檢測器安裝維修方便，對于中、小型鍋爐，建議安裝在省煤器前過熱器后，因?yàn)殄仩t系統煙氣的流向從爐膛到汽包，經過過熱器、省煤器、空氣預熱器，由引風機經回收處理后從 煙囪排放。檢測器不能安裝在煙氣不流動的死角，也不能安裝在煙氣流動很快的地方。如果測點過于靠近煙氣爐膛出口，由于溫度過高，流速較快，將對檢測器不銹鋼外殼形成沖刷腐蝕，減短使用壽命；如果測點過于偏后，由于煙道系統中漏氣現象，將造成測點處氧量值偏高，不能如實反映爐膛中的煙氣氧量。

檢測器的參比氣是靠空氣自然對流提供的，檢測器需水平安裝，參比氣和標準氣接口相應朝下。傳感器與二次儀表或變送器間的接線有氧化鋯、熱電偶、加熱爐共計六根導線，導線均可采用O.75mm2.塑料絕緣電線。

過渡架的法蘭能直接焊在爐墻處壁上或埋入爐墻中，用鋼材做成如圖形狀的過渡架。但要求氣密牢固。過渡架另一端法蘭是為固定檢測器而設，因此必需與檢測器固定法蘭的螺孔相匹配。如選用由 12mm 裝置孔，則將過渡架法蘭的￠ 130mm 圓上均布四個￠ 12mm 裝置孔，使用 4 個 M1O 40 螺絲，將它與檢測器的固定法蘭緊固，為防止漏氣，兩法蘭間可填充橡膠紙板密封圈。
