標準孔板節流元件
1 ．標準孔板

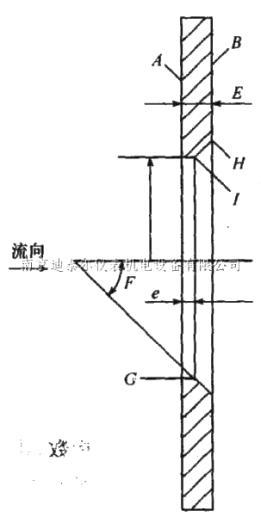

標準孔板的基本結構如圖4 . 3 所示。標準孔板各部分的加工要求如下：孔板前端面A 不許有明顯的劃痕，其加工表面粗糙度要求：50 mm ≤D ≤500 mm 時，Ra 為3.2 um , 50mm ≤D  750 mm 時，Ra 為6.3 um , 750 mm≤D ≤1000 mm 時，Ra 為12.5 um ，孔板后端面B 應與A 平行，其表面粗糙度可適當降低。上游側入口邊緣G 和圓筒形下游側出口邊緣I 就無刀痕和毛刺，入口邊緣G 要求十分尖銳。
標準孔板各部的尺寸要求如下：孔板開孔圓筒形的厚度。要求是0.005D≤e≤0.02D ，表面粗糙度不能低于Ral.6 um ，其出口邊緣無毛刺?？装宓暮穸菶 應為e ≤E ≤0.05D ，當管道直徑在50 - 100 mm 時，允許E =3mm ，隨著管道直徑D 的增加，E 也要適當加厚。當E ＞e時，其斜面傾角F 應為30°≤F ≤45°，表面粗糙度為Ra3.2 um ，孔板的不平度在1 ％以內，孔板開孔直徑d 的加工要求非常精確，當直徑比β≤0.67 時，d 士0.000 5d 。

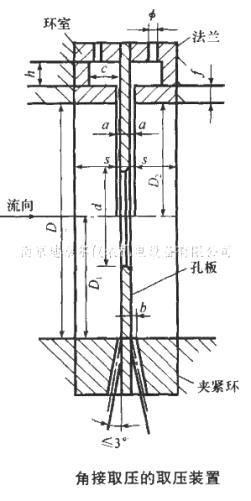

(1)角接取壓標準孔板，角接取壓的標準孔板有兩種取壓方式，一種為環室取壓方式；另一種為單獨鉆孔方式，如圖所示。
圖上半部分為環室取壓，P1由前環室取出，P2由后環室取出。
圖的下半部分為單獨鉆孔取壓，孔板上游側的靜壓力P1 由前夾緊環取出，P2由后夾緊環取出。


(2)法蘭取壓標準孔板

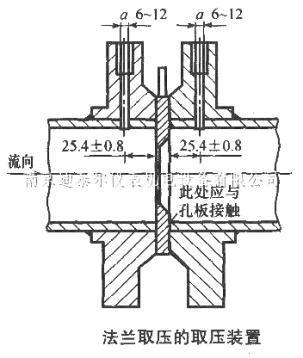

圖為標準孔板使用法蘭取壓的安裝圖，從圖中知法蘭取壓孔在法蘭盤上，上下游取壓孔的中心線距孔板的兩個端面的距離均為（25 . 4 士0 . 8 ) mm ，并垂直于管道的軸線。取壓孔直徑d≥0.08D ，最好取d 在6 一12 mm 法蘭取壓標準孔板可用于管徑D=50 一750 mm 和直徑比β＝0 . 1 一0.75 的范圍內。
2 ．標準噴嘴

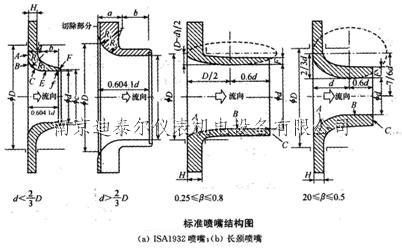

標準噴嘴有ISA1932 噴嘴和長徑噴嘴兩種形式，如圖所示，是一個以管道喉部開孔軸線為中心線的旋轉對稱體，由兩個圓弧曲面構成的入口收縮部分及與之相接的圓筒形喉部所組成。標準噴嘴可用多種材質制造，可用于測量溫度和壓力較高的蒸汽、氣體和帶有雜質的液體介質流量。標準噴嘴的測量精度較孔板要高，加工難度大，價格高，壓力損失略小于孔板，要求工藝管徑D 不超過500 mm 。
3 ．標準文丘利管

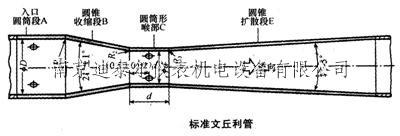

標準文丘利管由入口圓筒段、圓錐收縮段、圓筒形喉部、圓錐擴散段組成，如圖所示。壓力損失較孔板和噴嘴都小得多，可測量有懸浮固體顆粒的液體，較適用于大流量氣體流量的測量，但制造困難，價格昂貴，不適用于200 mm 以下管徑的流量測量，工業應用較少。
