渦街流量計工作原理適合測量液體流量

某客戶有一水平安裝的熱水管，熱水溫度保持在 90 ℃右，常用流量為 15m3/h ，最大流量為28m3/h ，最小流量3m3/h ，管道工作壓力為 0.2MPa 。請選用通徑合適的渦街流量計。

輔助計算

   由有關資料查到熱水工作狀態密度ρ =965kg/m3 ；熱水工作狀態下的動力粘度為 0.32mPa · s ，由某制造廠提供的選型本，如表 13 一 3 的數據，根據客戶提供的流量范圍有以下幾種情況需要計算判斷：

①由于常用流量為 15m3/h ，對照表 3 一 13 DN40 和 DN50 種流量計都可選用；

②最小流量為 3m3/h 小于 DN50 的最小流量 3.5 m3/h ， DN40 的最少流量為 2.25 m3/h ，從最小流量考慮，選用 DN40 可滿足要求。

③最大一流量為 28 m3/h ，大于 DN40 的最大流量（ 22.5 m3/h ）， DN40 達不到要求；而 DN50 的最大流量為 35 m3/h ，可滿足要求。

由此可見，僅僅根據提供的數據無法確認哪種流量計更合適，必須進行計算。

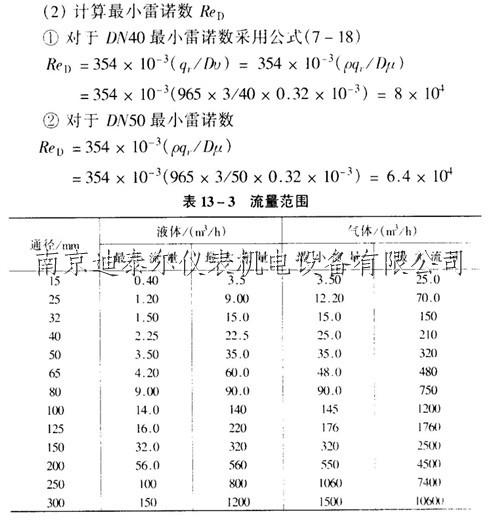

    從最小雷諾數來看 DN40 和 DN50 的雷諾數都大于 20000/ ，即渦街流量計的工作都在線性區域內，無法最后確定選用哪種通徑的渦街流量計更合適。

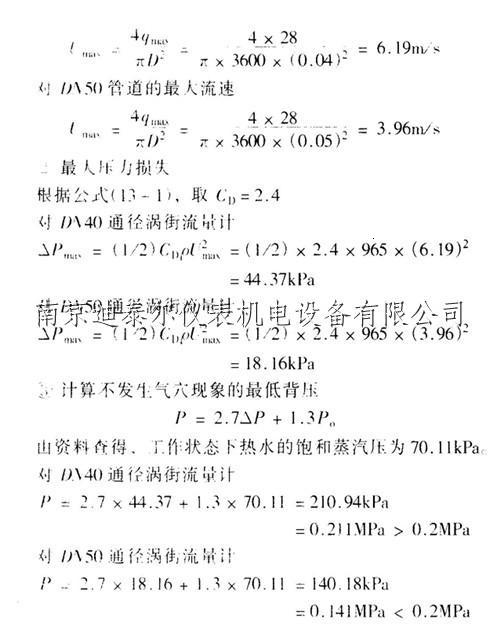

(3) 計算最大流量時，不發生氣蝕現象的背壓

①最大壓力損失

對 DN40 管道的最大流速

   由計算可知 , 在最大流量時 DN40 通徑渦街流量計的最小背壓為 0.211Mpa ，大于實際工作壓力，因此有發生氣穴現象的危險。而 DN50 通徑的渦街流量計最小背壓為 0.142Mpa ，小于實際工作壓力，可以避免發生氣穴現象。

    由此決定選用 DN50 通徑的渦街流量計。至于 DN50 的最小流量 3.5 m3/h 比實際最小流量 3 m3/h 大一點，但經計算最小流量 3 m3/h 時， DN50 的流速為 0.42m/s. 由于在一般情況下，各制造廠都留有一定的余量 （ 10%-15% ），對 0.4m/s 的流量測量應該不成問題。
