LWGY渦輪流量計的外形尺寸如何？。

　　　傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三、圖四、圖五；安裝尺寸見表二。

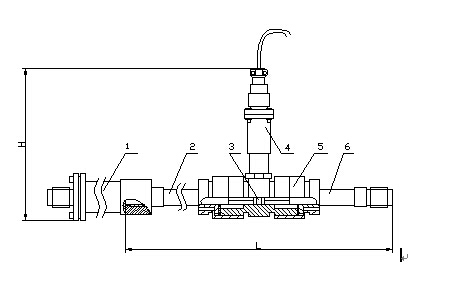

圖一、DN4～DN10傳感器結構及安裝尺寸示意圖

1. 過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段

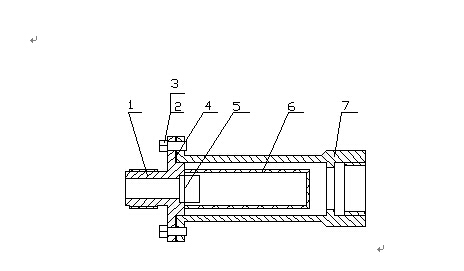

圖二、過濾器結構圖

1. 壓緊圈  2.螺栓4×14  3.墊圈  4.密封墊圈  5.鋼絲1Cr18Ni9Ti-0.8×2.5  6.過濾網  7.座

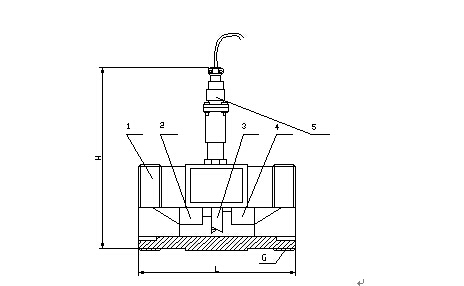

圖三、DN15～DN40傳感器結構及安裝尺寸示意圖

1． 殼體  2．前導向件  3．葉輪  4．后導向件  5．前置放大器

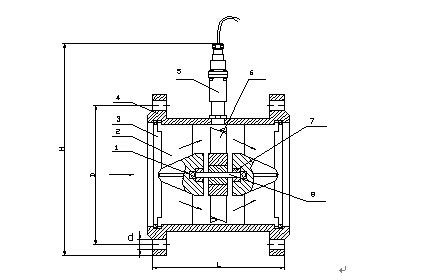

圖四、LWGY—50～200傳感器結構及安裝尺寸示意圖

1． 球軸承  2．前導向件  3．漲圈  4．殼體  5．前置放大器  6．葉輪  7．軸承   8．軸
