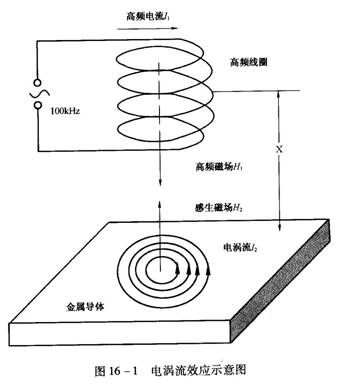

電渦流效應是指：當金屬導體處于交變磁場中時，表面會因電磁感應產生電動勢，該電動勢因電阻的存在而發生自行閉合的游渦狀電渦流，這種現象稱為電渦流效應。見圖16-1所示。

當大于100kHz的高頻電壓施加于電感線圈時，將產生高頻磁場H₁。若金屬導體處于該交變高頻磁場時，將產生電渦流I₂，并因此產生與高頻磁場H₁方向相反的感生磁場H₂，因?yàn)殡妶?chǎng)效應存在，電渦流H₂于導體縱深方向分布并非均勻，僅集中于金屬導體表面，這種現象稱為集膚效應，亦稱趨膚效應。

一般講，集膚效應與激勵源頻率、金屬導體電導率、磁導率等有關。激勵源頻率越高，電場效應越強烈；電渦流縱深度越小，集膚效應越強烈。由于集膚效應的存在，電渦流只能檢測金屬表面的各種物理參量。

圖中的電感線圈在電路學中可等效為電阻、電感串聯回路。而感生磁場H₂與高頻磁場H₁的方向相反，意味著對交互磁場的作用將相互抵消，另外，感生磁場H₂還將對等效電路的阻抗產生作用，感生磁場強度越強，對等效阻抗變化作用越大。

激勵源頻率f、金屬導電率δ、磁導率µ都會影響電渦流的縱深度。當縱深度較淺時，電渦流流經導體的橫截面積很小，等效電阻很大，電渦流電流強度I₂較小。綜上可知，此時感生磁場H₂對高頻線圈的等效阻抗影響也較小。

從實驗得知，高頻線圈的等效阻抗不僅受f、δ、µ以及激勵電流I₁等有關，更重要的是高頻磁場對金屬導體的作用距離X有關。

根據電路理論，結合上述討論可列出高頻線圈等效阻抗Z的函數表達式：

式中    R——高頻線圈的直流阻抗；

jωL——線圈直流感抗。

如果(16-1)式中，維持f、δ、µ、I₁等因子不變，等效阻抗Z為作用距離X的單值函數，依此可制作成測量位移的傳感器。

若保持z、I₁、f等參數不變，可以制作檢測被測材質的電導率、磁導率以及硬度等物理參數的傳感器。
